  UL2271 标 准 讲 解

  (本文件针对低于60V平衡车电池)

  为提高通关本标准测试通过率,省质检院建议:

1、电池保护板有过充、短路、过放二次保护(MOS短接fuse起作用或MOS短接另外一个MOS起作用或电芯直接过充无爆炸无起火都算合格);

2、增加电池温度监测功能,过温不能充电;

3、电池外壳及插头做防水处理;

4、采用支架、灌胶方式将电芯隔开,提高振动、挤压等机械测试通过率;(根据企业需要)

5、锂电芯、保护板、电线、接口采用UL认证(很容易找厂家换)

平衡车电池测试与整车测试项目基本相同,细微的变化在下文中做了标红,只要各零部件采用质量合格产品,通关本标准并不困难,之前报道的诸多平衡车爆炸事故,更多是由于企业为谋取利益偷工减料采用劣质电芯所致,不管企业是否进行认证,按照标准指导生产,进行相关产品质量提升是行业持续发展的必要条件。广东省地方标准将结合产品安全与质量,高于UL标准要求。

  电性能测试

1、过充

完全充满电的电池按照0.2C电流放电至终止电压,随后在电路保护单一失效的情况下,按照制造商允许最大充电电流充电。当出现以下情况时,试验终止:

1)电压达到最大电压限制的110%并且温度达到室温;

2)样品达到稳定状态,时间2h后;

3)爆炸或起火

(迪卡侬充放电机台)
【干货】UL2271解读以及测试设备展示-唯轮网

2、短路

完全充电的电池组在单一故障的情况下进行短路,短路电阻不大于20mΩ。当样品恢复到室温或发生起火爆炸后试验终止。

(短路试验机)
【干货】UL2271解读以及测试设备展示-唯轮网

(本文中采用的蓝色外壳样品为迪比科电池试样)

3、过放

完全充满电的电池组在单一故障条件下进行过放,放电电流按照制造商规定的最大放电电流。当样品电压接近0伏,或保护电路起作用时试验终止。

(中茂电子充放电机台)
【干货】UL2271解读以及测试设备展示-唯轮网

(本文中采用的蓝色外壳样品为迪比科电池试样)

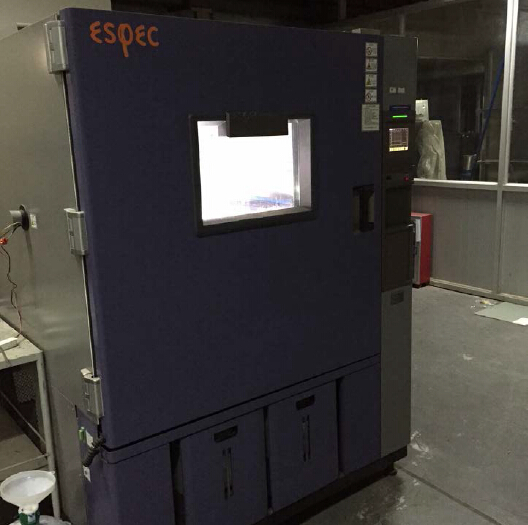

4、温度测试

完全放电的电池组放置于恒温箱中,温度设置为最大充电上限温度,电池温度稳定后按最大充电电流进行充电,充满电且电池温度稳定后按制造商要求进行放电。进行5次充放电循环。

(贝尔高温老化试验箱)
【干货】UL2271解读以及测试设备展示-唯轮网

(本文中采用的蓝色外壳样品为迪比科电池试样)

5、不均衡充电

将电池组充满电,将其中一只电芯(或电芯组)放电50%,其余电芯完全放电,随后电池按照制造商要求充电,监测部分充电电芯电压是否在充电过程中电压值将超过其电压限值。

  机械性能测试

1、振动测试

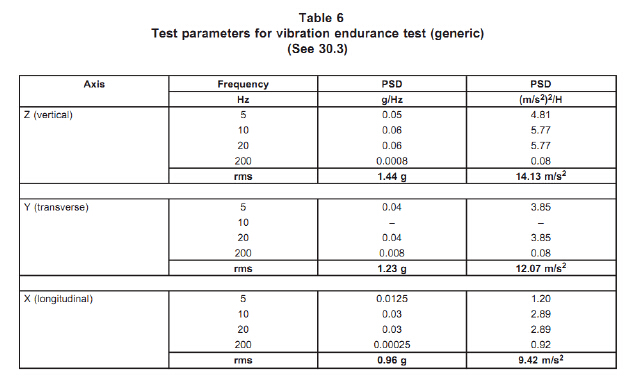

充满电后的电池组按下表进行振动测试。

【干货】UL2271解读以及测试设备展示-唯轮网

当振动一个样品,每个方向振动21h,当同时振动测试两个样品,每个方向振动15h,当同时振动三个样品,每个方向振动12h。

【干货】UL2271解读以及测试设备展示-唯轮网

2、冲击测试

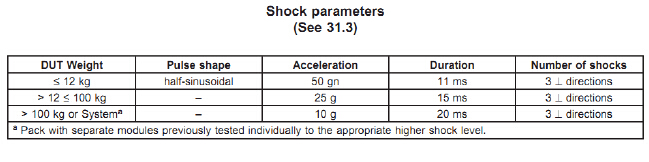

充满电的电池组按下表进行电池组冲击测试,在六个方向进行,每个方向冲击三次。

【干货】UL2271解读以及测试设备展示-唯轮网

(冲击台)
【干货】UL2271解读以及测试设备展示-唯轮网

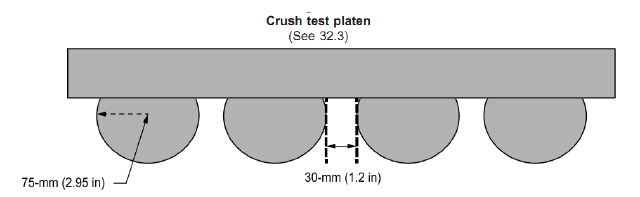

3、挤压测试

【干货】UL2271解读以及测试设备展示-唯轮网

完全充满电的电池组经受上图规格的挤压板的挤压,直至变形量

达到50%,或挤压力达到平衡车质量的1000倍,或挤压力达到100KN(最先达到为准)。接受三次样品互相垂直的方向的挤压。(与整车挤压一次不同)

(贝尔卧式挤压)
【干货】UL2271解读以及测试设备展示-唯轮网

(挤压板标准件)
【干货】UL2271解读以及测试设备展示-唯轮网

4、跌落测试

完全充满电的电池组经受三次从高度为1米处的跌落。

(测试手指)
【干货】UL2271解读以及测试设备展示-唯轮网

(贝尔大型跌落台)
【干货】UL2271解读以及测试设备展示-唯轮网

(本文中采用的蓝色外壳样品为迪比科电池试样)

  5、外壳烤箱测试

试验前电池组完全放电,该测试主要测试电池组外壳在高温环境下热塑性外壳是否产生收缩及变形。电池组在70℃温度下放置7h。将电池组从高温箱移出,电池组温度降低到室温。

(HYP高温箱)
【干货】UL2271解读以及测试设备展示-唯轮网

6、翻转试验

完全充满电的电池按照90°/15s进行旋转,旋转360°,在样品三个互相垂直的方向。(整车无翻转测试)

环境测试

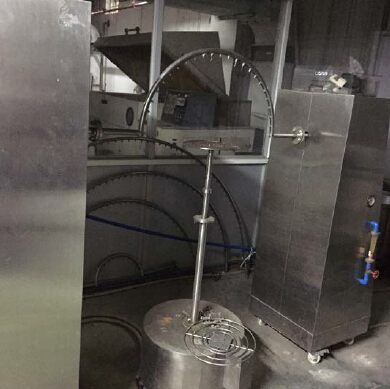

1、三级防水测试

防水溅,经受IPX3等级测试。(整车防水等级要求为4)

【干货】UL2271解读以及测试设备展示-唯轮网

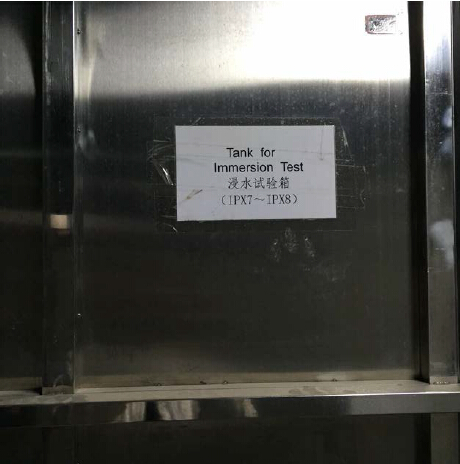

2、浸水

将完全满电的电池组放入5%NaCl盐水中,没过电池样品,浸水2h。(与整车纯水5min浸水不同)

【干货】UL2271解读以及测试设备展示-唯轮网

3、热循环测试

将电池组充满电后进行如下试验:

a)放置于60℃±2℃的实验箱,放置时间6h;

b)后将实验箱温度降为-20℃±2℃,放置时间6h,温度转换时间不大于15min;

c)再将实验箱温度升为60±2℃,温度转换时间不低于15min;

d)重复步骤a)-- c),共循环5次。

【干货】UL2271解读以及测试设备展示-唯轮网

4、标签耐久性

黏贴的标签应满足以下测试:用沾水的湿布擦拭样品标签15s,再用站汽油的布擦拭15s,试验后,标签应仍可阅读、无损坏、无卷曲、用手无法轻易移除。
