摘要:电池质量最密切相关的环节,都在这里了

电动代步工具的三大件---电池、电机、控制器,主导着产品的质量命脉。其中电池模块作为能量来源,与电动代步工具的续航、安全有至关重要的关系。

曾经轰动全球的平衡车起火爆炸事件,罪归祸首一半来自于劣质的电池模块。即使到现在,电动车因为电池质量问题起火的新闻也屡见不鲜。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

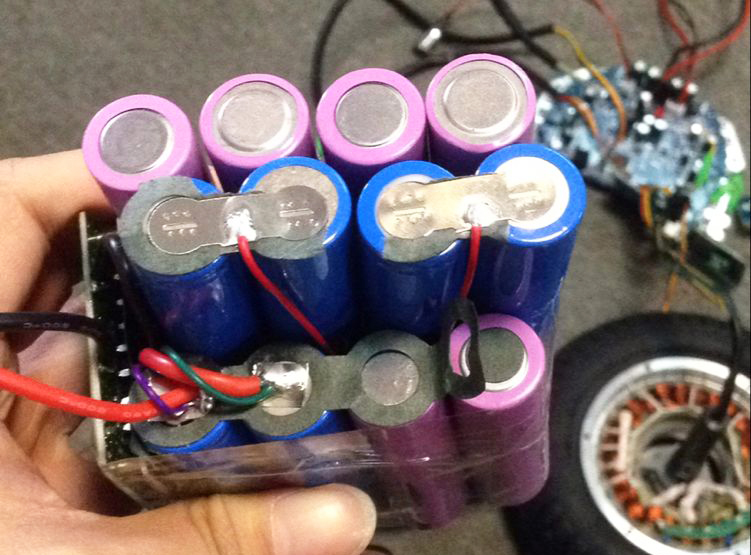

唯轮网曾收到不少消费者的反应,说一些低价平衡车的电池偷工减料,有水泥电芯、沙子电芯、没有保护板等等,无不体现出造假者偷工减料的“智慧”。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

那么一组真正达到安全标准的平衡车电池组是怎么生产出来的呢?

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

最近,唯轮网有机会去到深圳市汇业电子有限公司,系统地了解了平衡车、电动代步工具的电池组生产过程。

在汇业,一块电池组的完成,要经过多个部门,20多道工序,下面我们主要来了解一下几个与产品质量最密切相关的环节:

第一个部门,研发部。

汇业拥有一支20多人的研发团队,可提供全面的产品电源解决方案,包括:电芯分选与配组、
电源管理电路(PCM)设计开发
、软件设计开发、
ID及结构设计开发、完善的Rohs, 安全/环境测试;还可提供全面的性能安全检测,包括:样品的结构验证、电性能测试、安全和环境试验。

电芯主要选用三星LG松下等进口品牌原厂供货,设计方案及元器件基本以日系台湾为主,确保产品设计参数与客户需求的吻合性,同时也是产品售后的基本保障。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

第二个部门,品质部:(IQC 来料检验)

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

该部门的工作是对原材料进行第一步的质量把控,重点是检测电池保护板。汇业采用的是行业领先的全自动P智能PCBA测试仪,能对BMS所有设计功能做完整系统的检测验证,对每一块PCBA做到全检,以确保上线生产的物料都是合格品。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

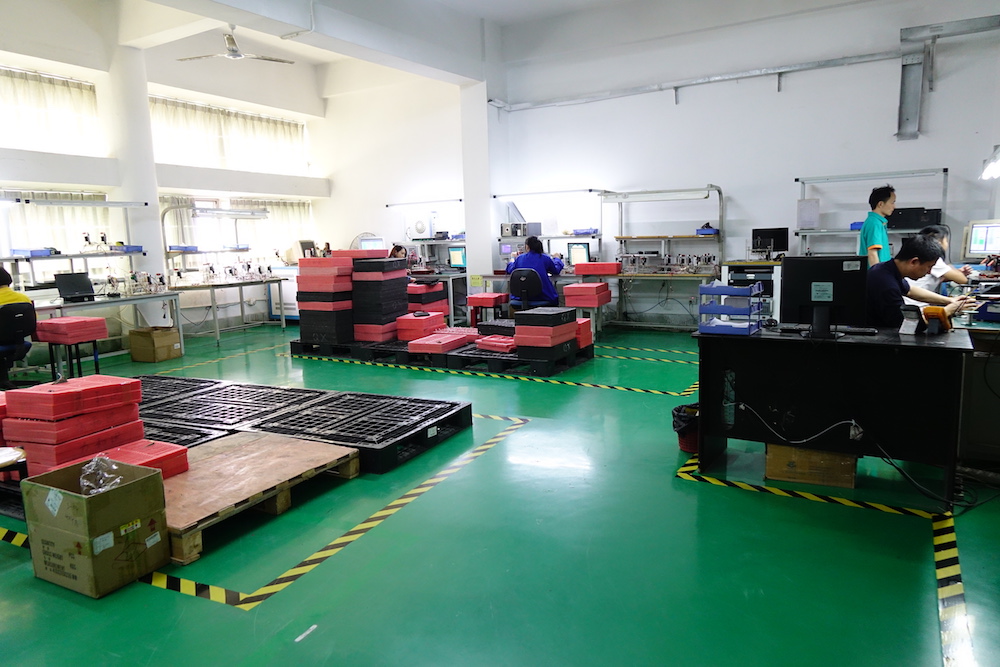

第三个部门:生产部门

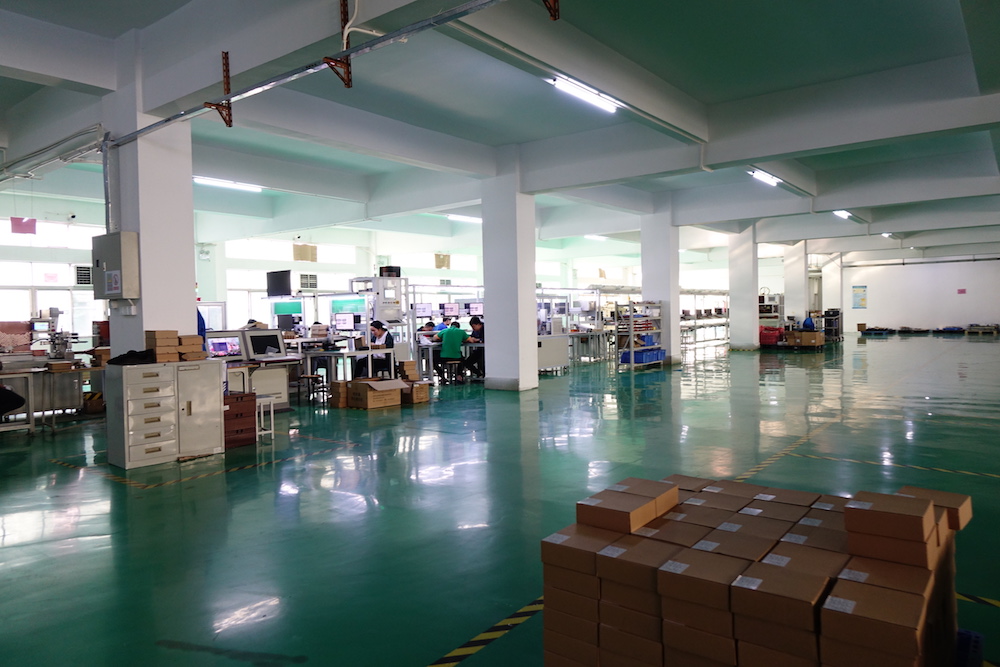

汇业现有生产面积8000㎡,员工300多人,锂电池多并串组装生产线10条,具备了多并串锂电池(以20芯为例)350K/M的生产能力。

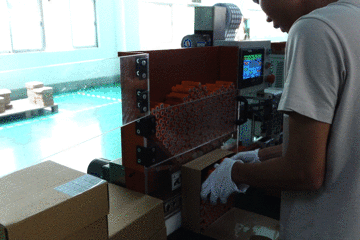

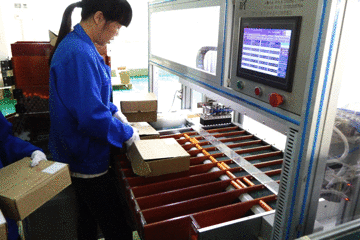

电芯分选 :电芯的一致性是关乎到电池组的质量的重要因素,通过高精度自动化电芯分选机对电芯进行自动分选配组。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

一个电池组通常有多个串并联组成,如果电池组内的电芯不一致,品质隐患就越大。市面上大多数电动车平衡车起火都是因为采用劣质的电芯,电芯的质检不到位,BMS设计水平参差不齐,生产工艺不科学,导致电池组不良。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

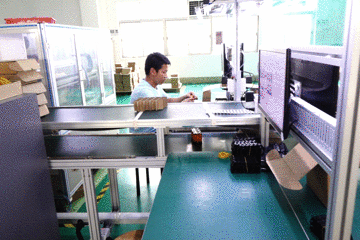

对分选配组后的电芯进行整理,分装进入下一道工序

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

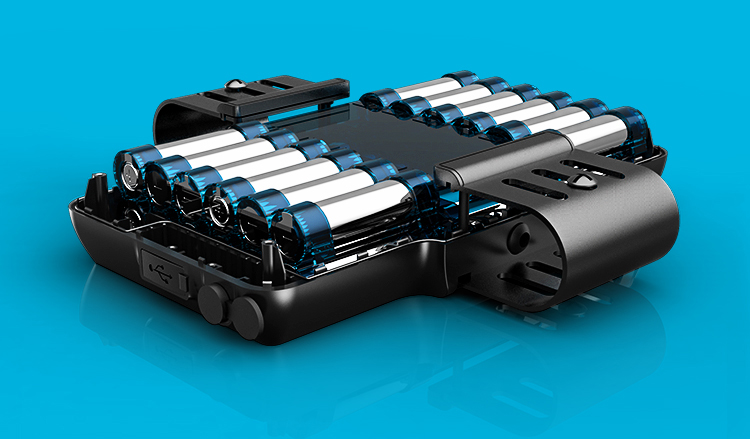

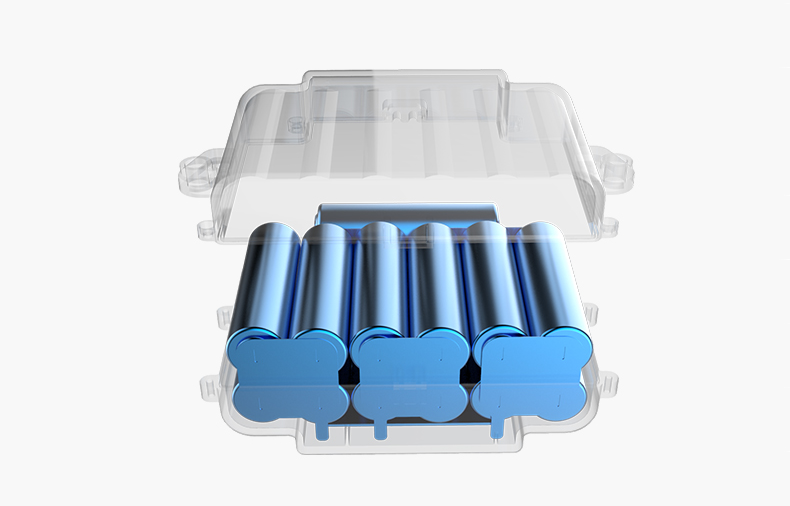

为保证电池组的安全,汇业设计开发的产品基本都带有电芯支架,对电芯进行有效物理隔离以防止电芯之间接触短路等。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

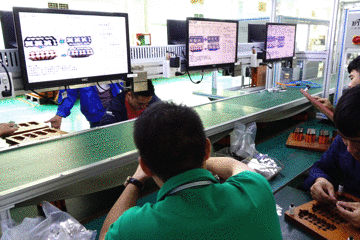

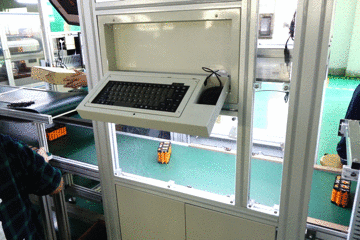

装配电芯组后,通过CCD影像识别系统对前段工艺进行检测识别,采用智能化设备对生产环节进行管控。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网
汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

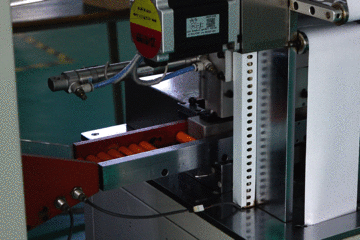

前段装配后的电池组进入电芯点焊环节,采用全自动电焊机,比传统的人工点焊更高效高精度,产品一致性更好。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网
汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

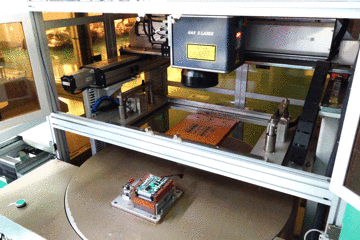

激光焊接,这一工艺环节首先要在产品设计上下工夫,不再采用传统的手工连接排线方式,才能以激光焊接取代传统的手工上锡焊接PCBA,据了解该激光焊接设备2秒钟就能准确无误地完成一组电池组与电路板的焊接,比人工高效10倍以上,并且不良率非常低,更有效的降低了产品成本。汇业目前这套高精度设备是与国内知名设备厂家合作开发定制,目前行业内批量规模化采用此工艺的电池pack厂家尚不多见。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

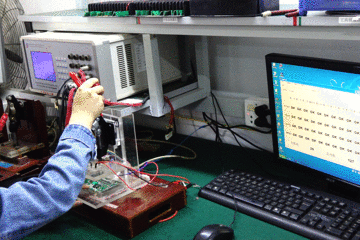

对半成品电池组进行常规性能测试

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

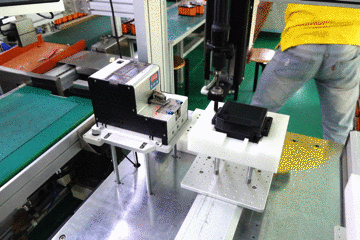

装壳打螺丝,汇业这一生产环节是采用自动化设备,由设备按照相应产品型号设定的参数快速完成。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

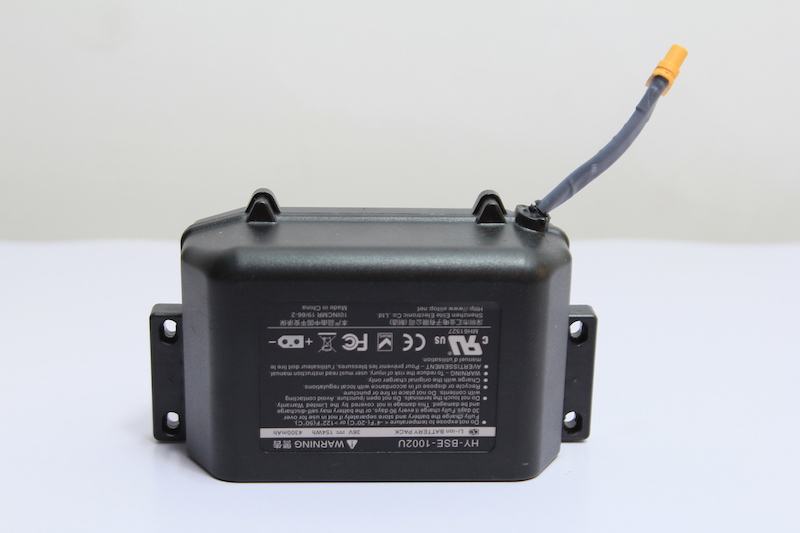

成品

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

第四个部门,老化部

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

电池组转入老化环节后,所有的半成品将按照不同型号的老化标准进行充放、保护检测、数据抓取。全程自动化,工人只需要将电池和设备连接,在电脑上选择型号,点击开始,设备自动进行检测和数据抓取,完成后会保存自动数据。这一环节是电池生产环节十分重要的一环,汇业做到对所有出厂产品全部老化,严格保证产品质量。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网
汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

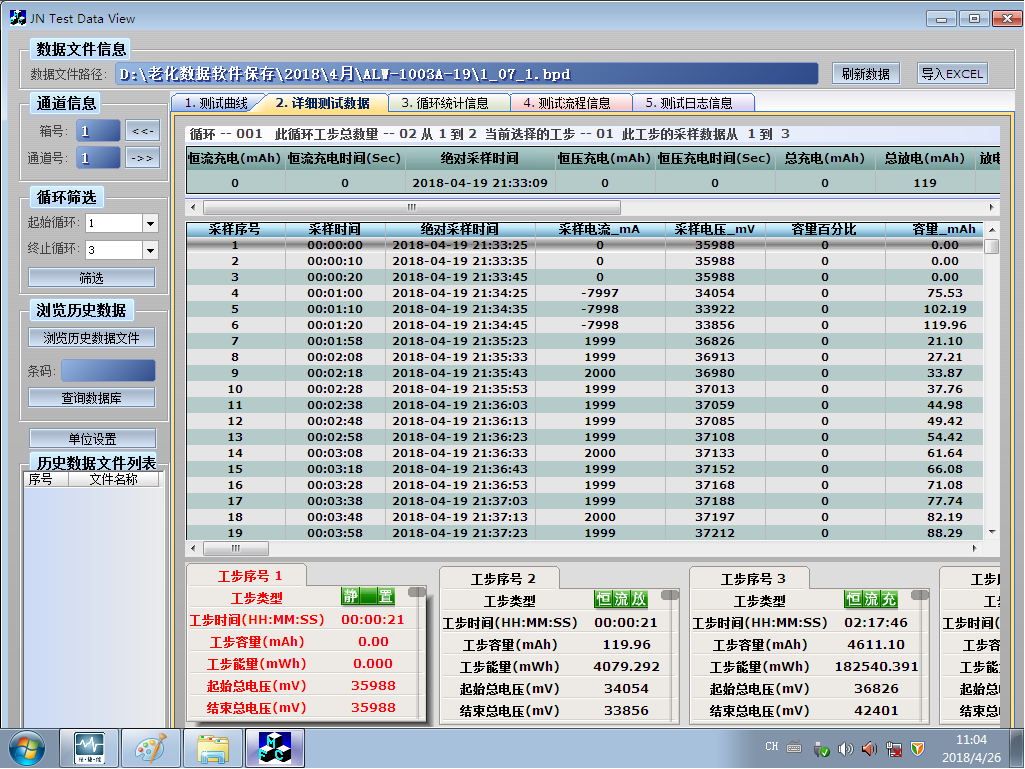

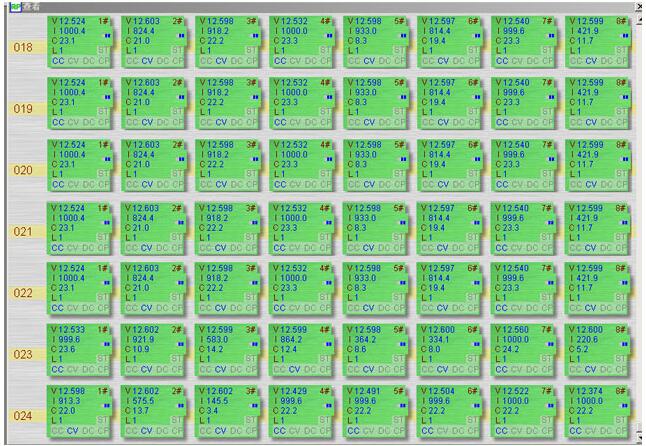

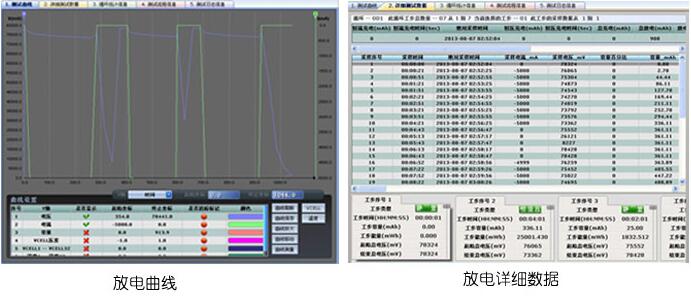

成品老化系统电脑界面

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网
汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

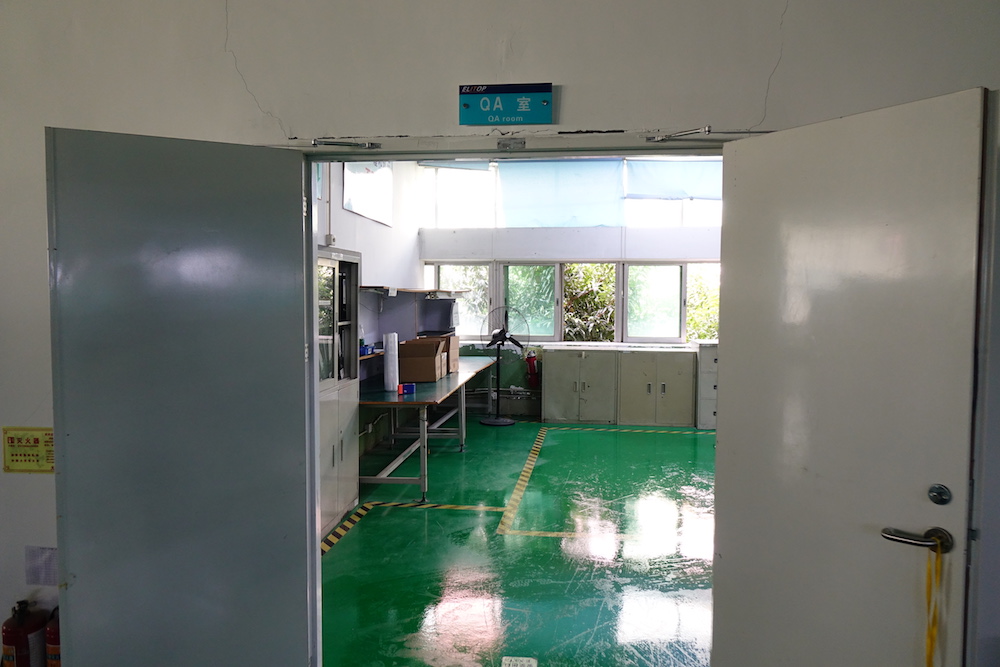

第五个部门,QA室

按照国标及相关标准进行入库前的比例抽检,抽检合格后才可转入成品仓库

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

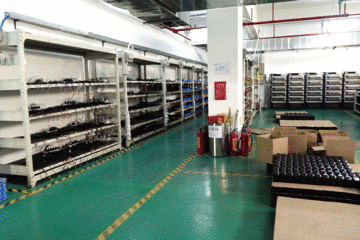

第六个部门,成品仓库

QA合格并转入成品仓库的产品,才可发货给客户。成品仓库进行严格的安全、温湿度管控和点检制度。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

拥有完善的可追溯售后系统

汇业电子告诉唯轮网,他们可根据客户要求,每块电池组都会配上独一无二的条形码,每个条码都完整地记录到该电池组生产流程的相关信息,包括来料情况、测试数据、生产工艺数据等等,在后期售后方面,售后人员只需要扫码调出数据,可以精确到问题出在哪一步工序,甚至当天车间是哪一个工人装配出的问题。

好产品,就是有它贵的道理

参观完后,唯轮网见识到,在智能代步领域,即使一个看似简单的电池模块,也包含了各种复杂的设计和工艺,以及严格的物料管控。真正用心做产品,每一个细节把控都极其讲究,产品贵,就是有它的道理。

关于汇业:

深圳市汇业电子有限公司(ELITOP)成立于2003年,是一家集锂离子二次电池组研发、生产和销售于一体的高新科技企业,是中国大陆第一家以锂离子二次电池多并串应用为主的锂电池组制造企业,通过ISO9001:2000国际质量体系认证,ISO14001国际环保体系认证,Rohs,美国UL认证、欧盟CE等多项国际权威认证。拥有完整的电池组研发、生产和销售体系,齐全的资质认证,得到包括Panasonic, Samsung SDI等认可的合格打包商(电池组装)资格。

汇业电子的自动化生产线,智能代步产品电池组是这样生产出来的-唯轮网

汇业电子也是智能代步行业内大多数一线品牌企业的电池供应商。
